Digital Audio System
- ADCs
-24-bit @ 44.1, 48, or 96 kHz
- DACs
-24-bit @ 44.1, 48, or 96 kHz
- Digital Signal Processing
-32-bit floating point
Mic Inputs 1–2
-(2) balanced XLR+1/4” (6.35 mm) TRS
- Frequency Response
-20 Hz – 20 kHz (+0.2 / -1.2 dB)
- Dynamic Range
-110.0 dB (A-weighted)
- SNR
-101.8 dB (1 kHz, +4 dBu, A-weighted)
- THD+N
-0.002% (1 kHz, +4 dBu, -1 dBFS)
- Preamp EIN
-131 dBu (max gain, 40 Ω source, A-weighted)
-127 dBu (max gain, 150 Ω source, unweighted)
- Maximum Input Level
+13 dBu (XLR-Pad ON), -1 dBu (XLR-Pad OFF)
- Sensitivity
-46 dBu (XLR-Pad ON), -60 dBu (XLR-Pad OFF)
- Gain Range
- 59 dB
Line Inputs 1–2
- (2) balanced XLR+1/4” (6.35 mm) TRS
- Frequency Response
- 20 Hz – 20 kHz (+0.2 / -1.1 dB)
- Dynamic Range
- 110.6 dB (A-weighted)
- SNR
- 98.6 dB (1 kHz, +4 dBu, A-weighted)
- THD+N
- 0.002% (1 kHz, +3 dBu, -1 dBFS)
- Maximum Input Level
- +16 dBu
- Sensitivity
- -20 dBu
- Gain Range
- 36 dB
Phono Inputs
- (2) unbalanced RCA
- Dynamic Range
- 92 dB (A-weighted, 135 mVrms @ 1 kHz, -1 dBFS, 20 Ω source)
-SNR
-79 dB (A-weighted, 4 mVrms @ 1 kHz, 20 Ω source)
-THD+N
-0.1% (1 kHz, -46 dBu, -1 dBFS)
- Maximum Input Level
-135 mVrms (1kHz)
- Sensitivity
-2.1 mVrms (1 kHz)
Line Outputs 1–6
- (6) impedance-balanced 1/4” (6.35 mm) TRS
- Frequency Response
-20 Hz – 20 kHz (+0.03 / -0.18 dB)
- Dynamic Range
-113.8 dB (A-weighted)
- THD+N
-0.003% (1 kHz, -1 dBFS)
- Maximum Output Level
+12 dBu
- Output Impedance
-100 Ω
Headphone Output
· (1) 1/4” (6.35 mm) stereo headphone
· Dynamic Range
o 111.2 dB (A-weighted)
· THD+N
o 0.006% (1 kHz, -1 dBFS, 10 mW/channel into 32 Ω headphones)
· Frequency Response
o 20 Hz – 20 kHz (+0.03 / -0.19 dB)
· Maximum Power Delivered
o +50 mW (<1% THD, 32 Ω headphones)
· Maximum Output Level
o +11 dBu
· Output Impedance
o 32 Ω

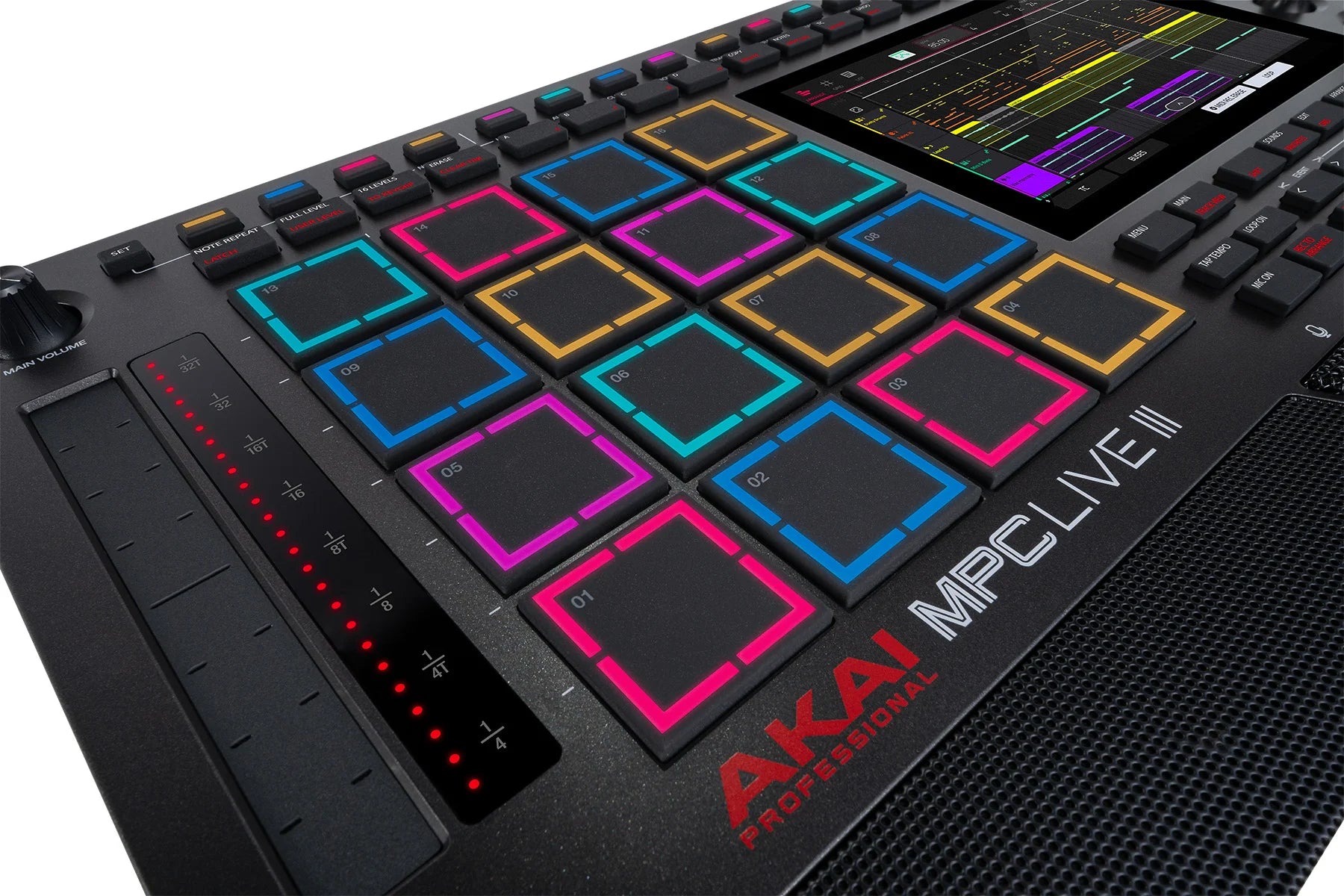

Pads
· (16) velocity- and pressure-sensitive pas with 3D-sensing technology
· (8) banks accessible via Pad Bank buttons
Knobs
(4) 360° touch-sensitive Q-Link Knobs
· (4) Q-Link Knob columns accessible via Q-Link button
· (1) 360° encoder for display navigation and selection via push
· (1) 270° volume control
Buttons
· (60) dedicated function buttons; red-, amber-, or green-backlit
Display
· 6.9” / 176 mm (diagonal)
· 5.9” x 3.7” / 150 x 93 mm (width x height)
· Full-color LED-backlit display with touch interface
CPU
· Processor: Quad-core ARM® processor
· RAM: 8 GB
· Storage: 128 GB, expandable via SATA connections

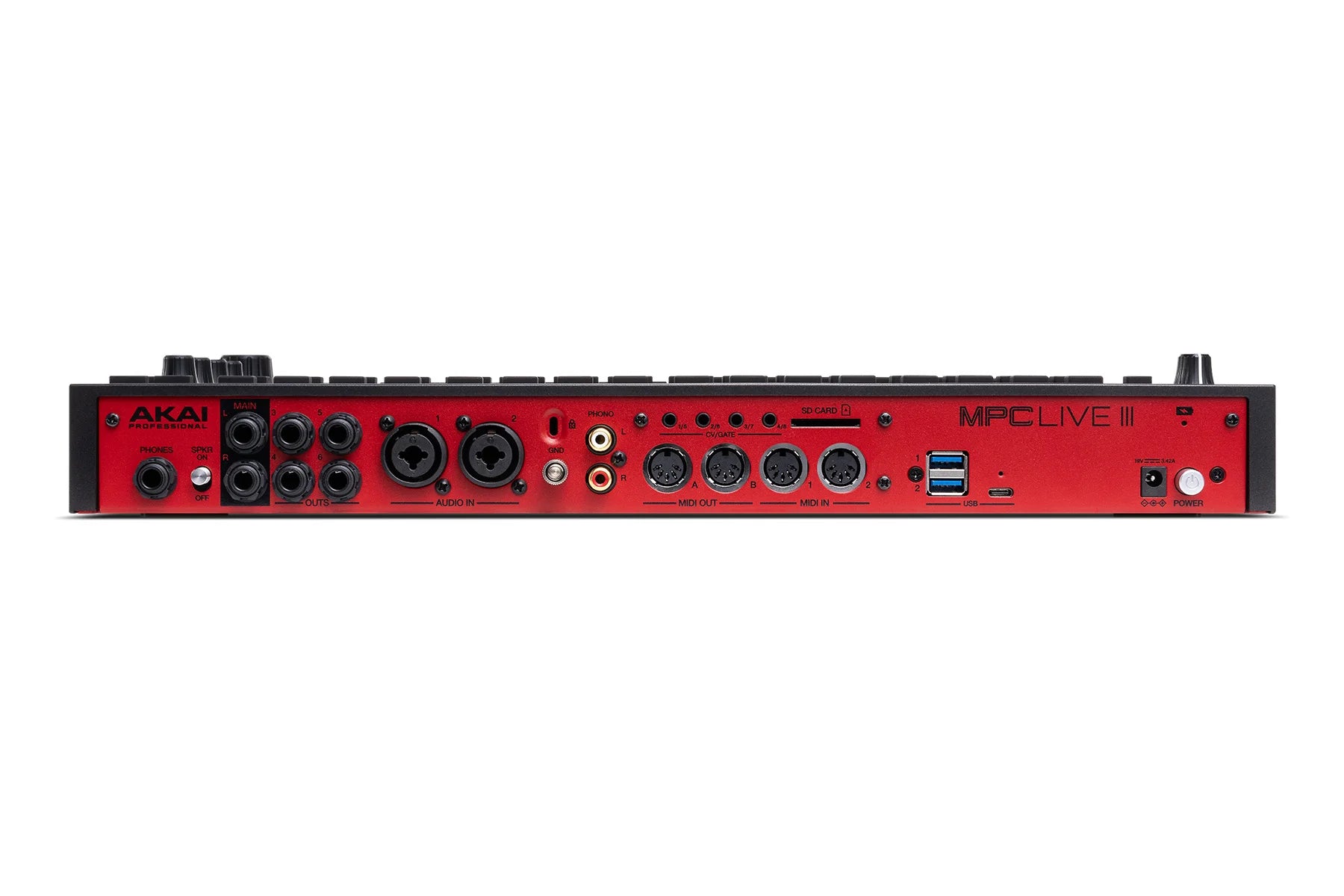

Connections
· (2) 1/4” (6.35 mm) Combo XLR/TRS inputs (1 stereo pair)
· (6) 1/4” (6.35 mm) TRS outputs (3 stereo pairs)
· (1) 1/4” (6.35 mm) stereo headphone output
· (2) RCA inputs (1 stereo pair)
· (2) 5-pin MIDI inputs
· (2) 5-pin MIDI outputs
· (4) Stereo 1/8” (3.5 mm) CV/Gate outputs
· (2) USB Type-A ports
· (1) USB Type-C® port
· (1) SD card slot
· (1) power adapter input
· (1) drive bay for 2.5” (635 mm) SATA drive
Power
· via power adapter: 19 V, 3.42 A, center-positive, included
· via battery: lithium-ion, rechargeable, up to 3 hours of battery life with typical use
